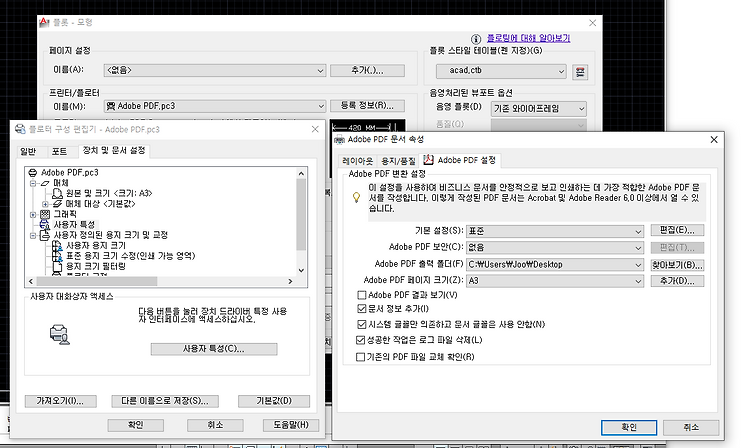

(추가) 본 글은 AutoCAD 사용을 위해서 올렸지만 그냥 PDF출력 시 설정을 궁금해하시는 분들이 많으셔서 추가로 캡쳐 사진을 올립니다. AutoCAD상에서가 아닌 'Adobe PDF'라는 프린터의 설정을 위한 경로들입니다. 설정 내용은 같으니 기본적인 경로만 있으면 될 것이라 믿습니다. 제어판>하드웨어 및 소리>장치 설정>장치>Adobe PDF>관리>인쇄 기본 설정 ■ AutoPlot 프로그램을 사용시 Adobe PDF로 출력할때 설정해야하는 것들을 Detail하게 설명하고자 따로 글을 작성하게 되었습니다. 우선 위 사진과 같이 'Adobe PDF.pc3를 선택 - 등록정보 - 사용자 특성 - Adobe PDF 설정'으로 들어갑니다. '어? 제어판 - 장치 및 프린터 - Adobe PDF - 인쇄기..

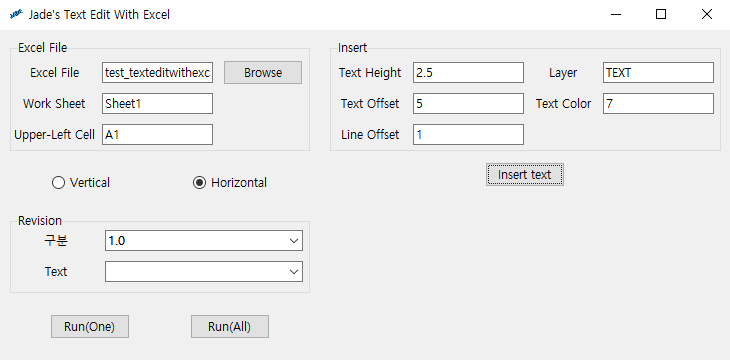

허접한 ver1.0을 수정했습니다... ver1.0 실제로 써보니 쓰레기가 따로 없더군요... ■ 프로그램 실행 영상 Excel File 1. Excel File Browse 버튼을 사용하여 텍스트 정보가 들어있는 엑셀 파일을 추가해줍니다. 2. Work Sheet 텍스트 정보가 들어있는 시트 이름을 입력하면 됩니다. (기본값 = Sheet1) 3. Upper-Left Cell 이후에도 설명드리겠지만 간단히 말하면 표의 가장 첫 번째 셀을 입력합니다. (기본값 = A1) Text 방향 선택 (Vertical, Horizontal) 간단하게 그림으로 표현하자면 아래처럼 되어있습니다. 자세한 텍스트 방향은 영상을 통해서 확인해 주세요. 1. Vertical 2. Horizontal Revision 1. 구분..

"좌표값에 텍스트를 넣어??" "그럼 좌표값은 어떻게 얻어??" 좌표값을 얻는 것은 따로 만들지 않은 이유는 아시는 분들은 아시겠지만 'cad-to-excel' 이라는 lisp이 이미 있습니다. 이 lisp을 사용하여 원하는 위치의 좌표값을 불러들여 엑셀에 입력할 수 있습니다. 물론 좌표값을 엑셀에 입력하는 프로그램은 나중에 만들 생각은 있습니다. (지금은 굳이 만들 필요가...) ■ 실행 영상 1. 엑셀 파일 선택 좌표값과 입력할 텍스트가 작성되어있는 엑셀 파일을 선택합니다. 좌표값과 텍스트는 위에 나와있는 것처럼 (x,y,text) 순서로 작성해야합니다. 2. 워크시트 입력 값이 입력되어있는 시트를 입력해주시면 됩니다.(기본값="Sheet1") 3. 시작 셀 입력 앞서 예시로 작성한 엑셀 파일을 보면..

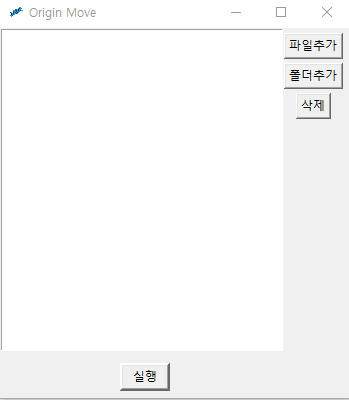

이 프로그램은 도곽을 원점이 아닌 곳에 놓은 개... 이후에 AutoPlot 프로그램에 추가할 예정입니다. ■ 프로그램 실행영상 https://youtu.be/lDUj8pSPlkA AutoPlot을 사용해보신 분이라면 아시겠지만 거의 똑같습니다. 1. 세 개의 버튼(파일추가, 폴더추가, 삭제)으로 파일 목록을 추가&삭제 2. 실행 ■■ 실행 후... 실행 후 파일이 열립니다. 1. 도곽이 0, 0이 아닌 이상한 위치에 있다. 도곽의 Lower-Left Point(왼쪽-아래)를 선택합니다. 선택하면 도곽이 0, 0으로 이동하고 파일이 닫힙니다. 2. 도곽이 0, 0에 제대로 위치에 있다. Enter를 누릅니다. 파일이 닫힙니다. (글로 설명하는게 한계가 있네.... 나중에 영상으로 올려야지...)

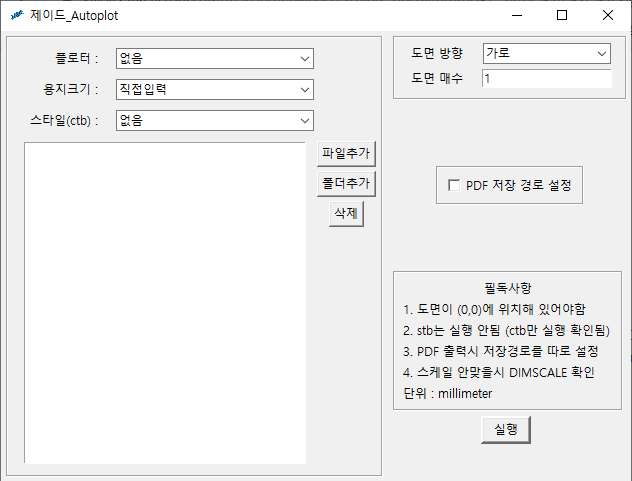

이 프로그램은 개인적인 목적으로 만들었고 테스트를 많이 해보지 않았기때문에 다른 사람이 사용할 시에 수많은 Error가 생길 것으로 예상되어집니다. 따라서 이 프로그램을 사용하기 전에 한 개의 도면을 테스트 시행 후 진행하시길 권고드립니다. ■ 프로그램 실행 영상 영상에서는 1분 이내에 실행된다는 것을 1분간 소요된다고 잘못 작성하였습니다. 프로그램을 실행하면 위와 같은 창이 뜹니다. (CAD가 실행되어있지않다면 자동으로 실행된 후 창이 뜹니다.) 구성이 굉장히 간단하죠?? 맨 처음에 구상했을때는 기능이 좀 더 많았는데 개인적으로 테스트&사용하면서 필요없길래 다 없애버렸습니다. 1. 플로터, 용지크기, 스타일(ctb) 플로터 : 인쇄할 프린터 선택 용지크기 : 프린트할 용지 크기 선택 (해당 목록에는 없..
